Commodore 64 var den første datamaskinen jeg brukte, men den tilhørte mine foreldre og ble solgt for å oppgradere til en Amiga 600. Jeg har alltid hatt sansen for eldre maskinvare, og har hatt lyst på en C64 igjen. Så jeg har handlet inn en del C64′er med tilbehør og startet et prosjekt for å bygge en god maskin.

Modifikasjoner:

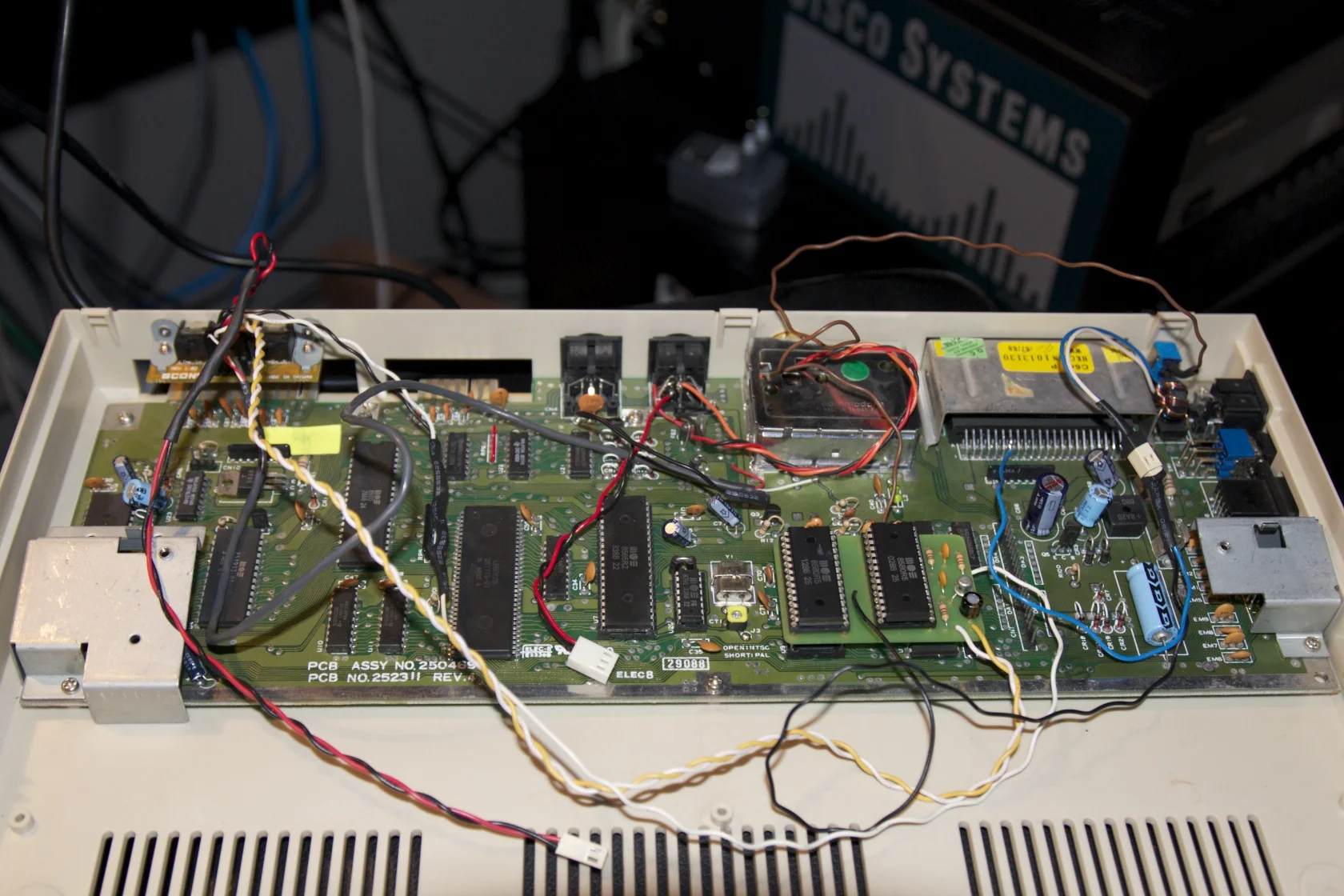

DualSID (SID2SID) – Komponenter ble kjøpt på tur til Akihabara, Japan, fra Elfa. Transistoren 2N222, som er vanskelig å oppdrive uten bokstav, ble donert av en god venn. Denne er loddet, med avbryter bak ved cartridgeporten.

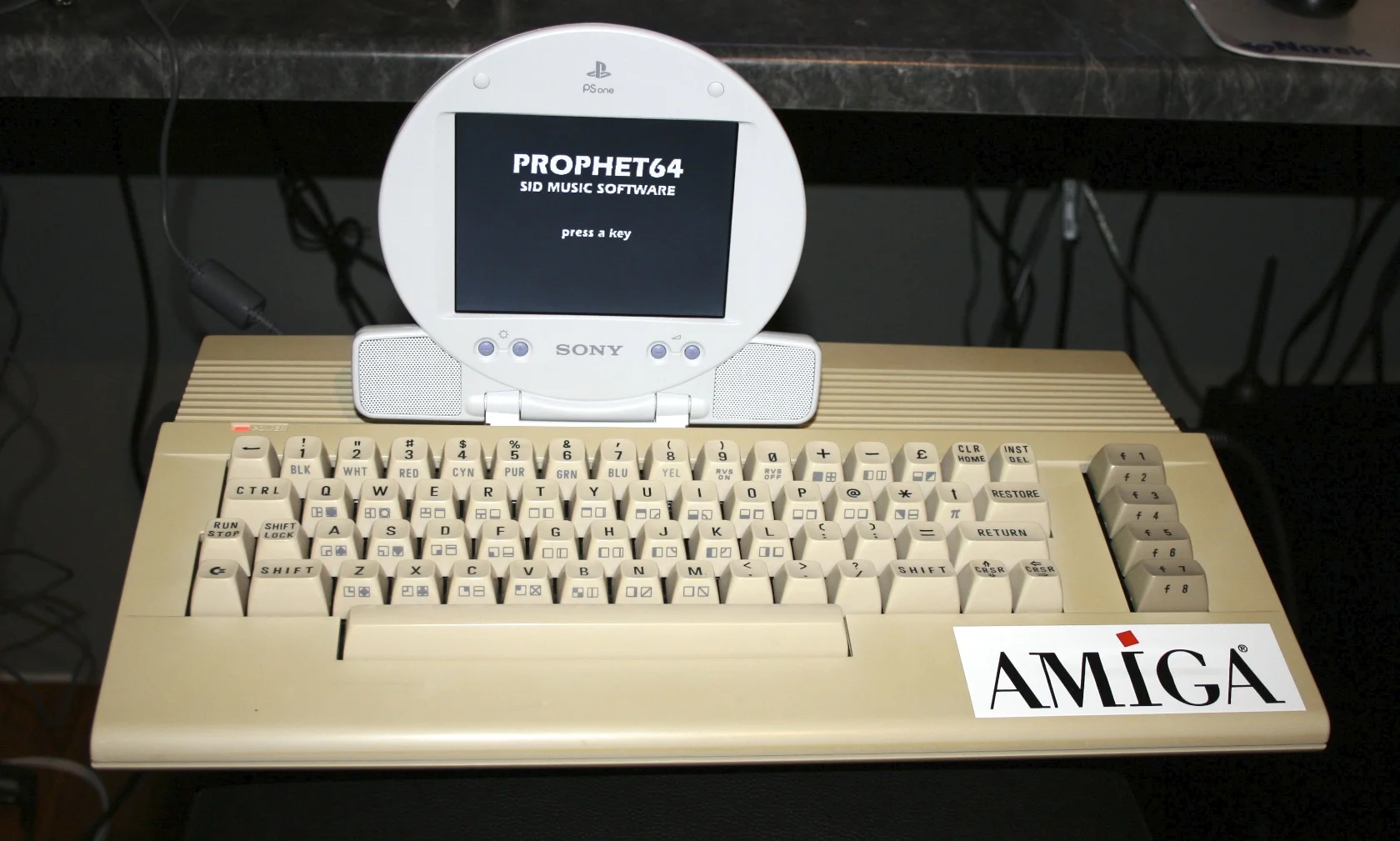

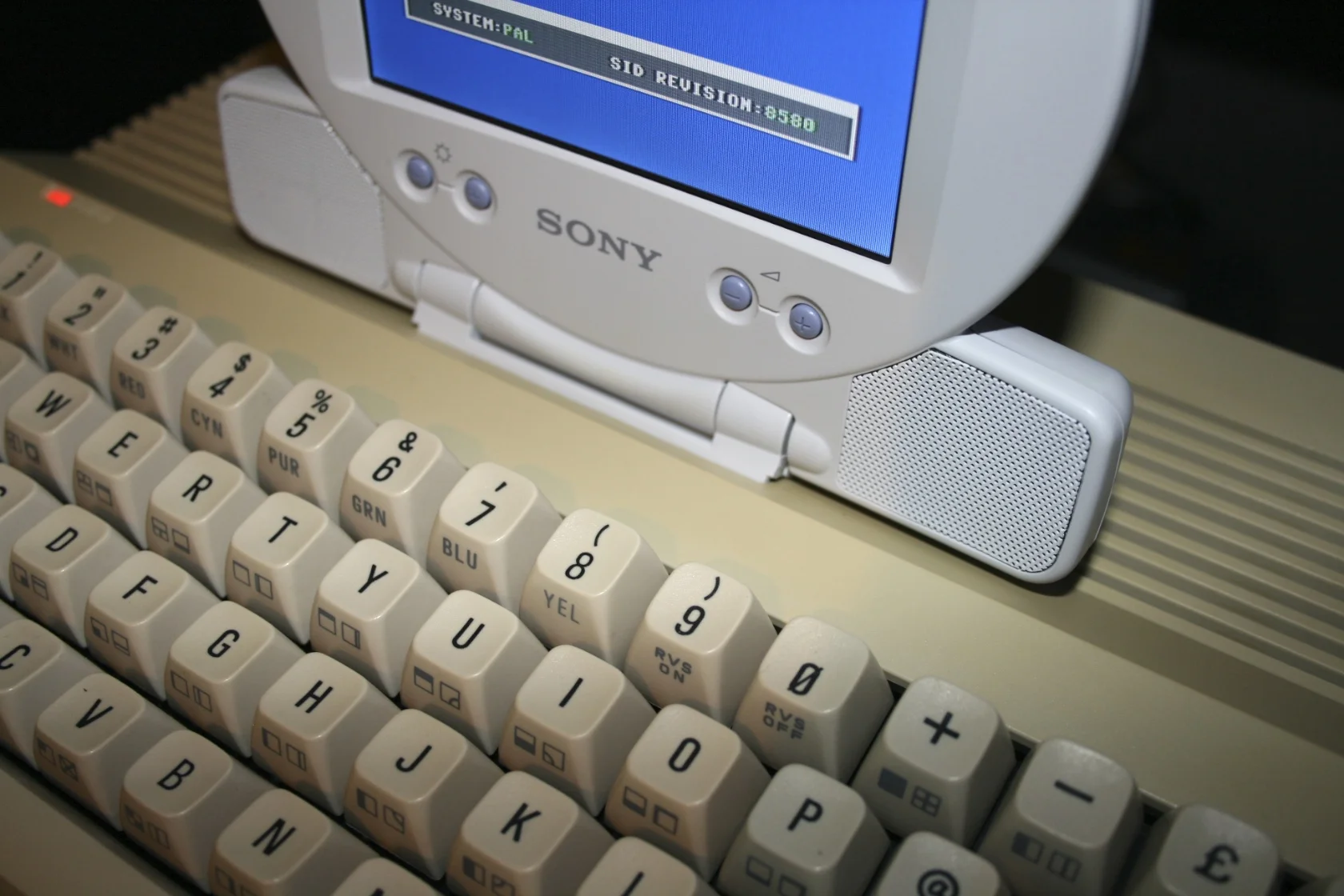

Integrere PSone LCD – Henter strøm fra 9V AC og gjøres om til 7,5V DC med en liten strømforsyning jeg fant på eBay. Altså ingen ekstern strømforsyning, har ikke sett noen andre som har løst det på denne måten. Krever sitt av C64'ens upålitelige strømforsyning - men har gått bra for min del. Den henter bildet fra komposittsignalet, lodder bak på lyd/bilde utgangen.

Montering i kabinettet ble gjort ved at festet ble delt i skjøten og ført igjennom hullet jeg laget i kabinettet. Deretter ble plasten fra begge delene smeltet sammen på undersiden. Noe lim ble brukt for å forsterke skjøten slik at den tåler at vinkelen på skjermen justeres.

S-Video – Ferdig. Benytter samme hull i kabinettet som den tidligere RF utgangen. Skjærte til RF shieldet, fjernet RCA-type pluggen og skrudde fast s-video kontakt der. Små ledninger bort til lyd/bilde utgangen hvor jeg henter luma og chroma signalet.

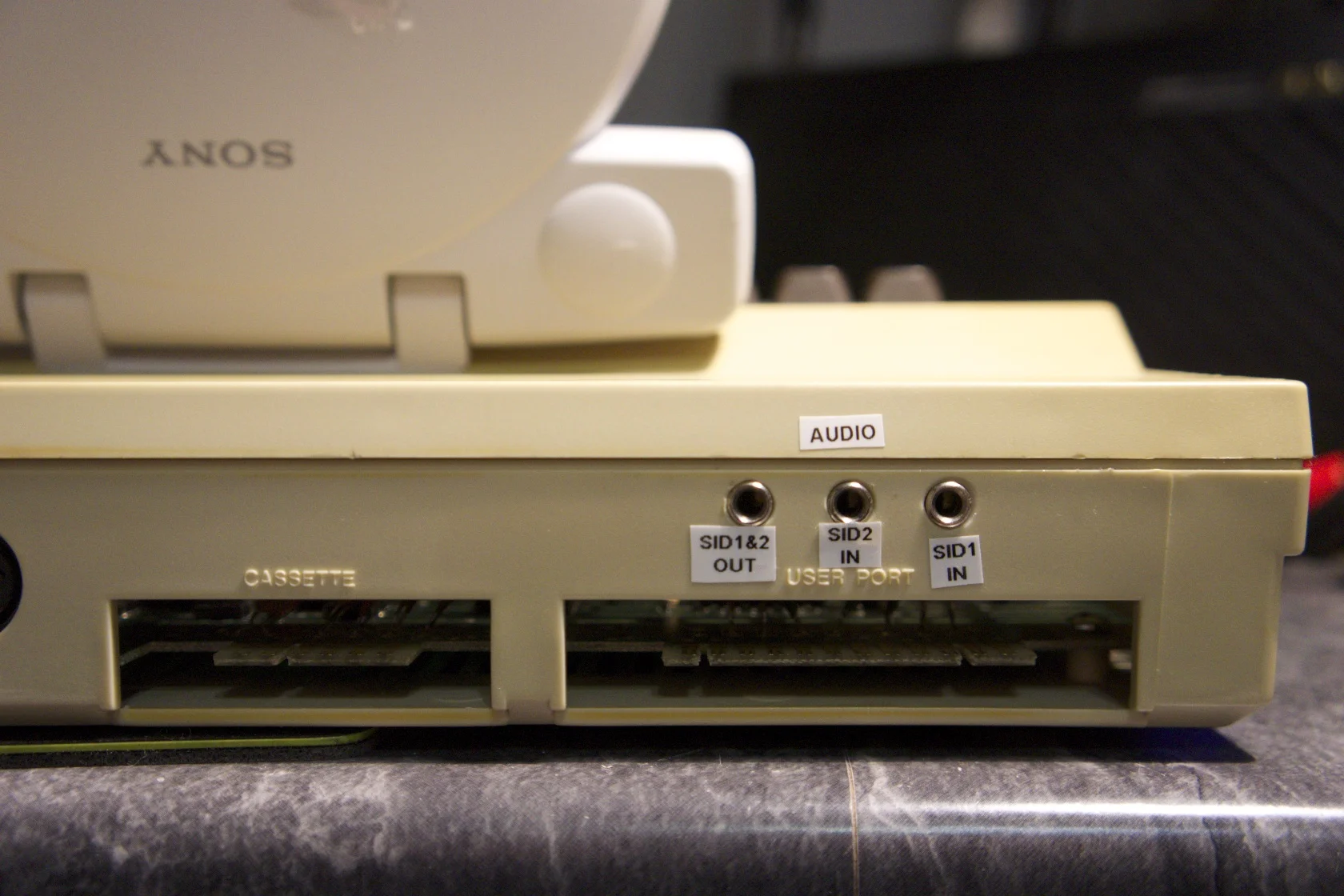

Minijack lyd inn/utganger – Lydkretskortet fra en ASUS Flex-ATX passet perfekt til dette prosjektet. Da jeg ikke er lydperson selv foretrekker jeg minijacks fremfor jacks eller RCA-plugger. Lydinngangen til SID1 blir også automatisk kortsluttet når den ikke er i bruk, som dermed hindrer støy. Kortet ble limt på innsiden. Stereo utgang, mono inngang til SID1 og SID2.


Ekstrautstyr:

1541 Ultimate Plus with Loriano's case

NIC64+ with green & transparent cartridge case

Prophet 64

Mini Xpander cartridge expander (which don't block my switches)

Micromys v4 with DIP switch in permanent C64 mode, Logitech MX518

Midi to Sync converter MS06 V2
